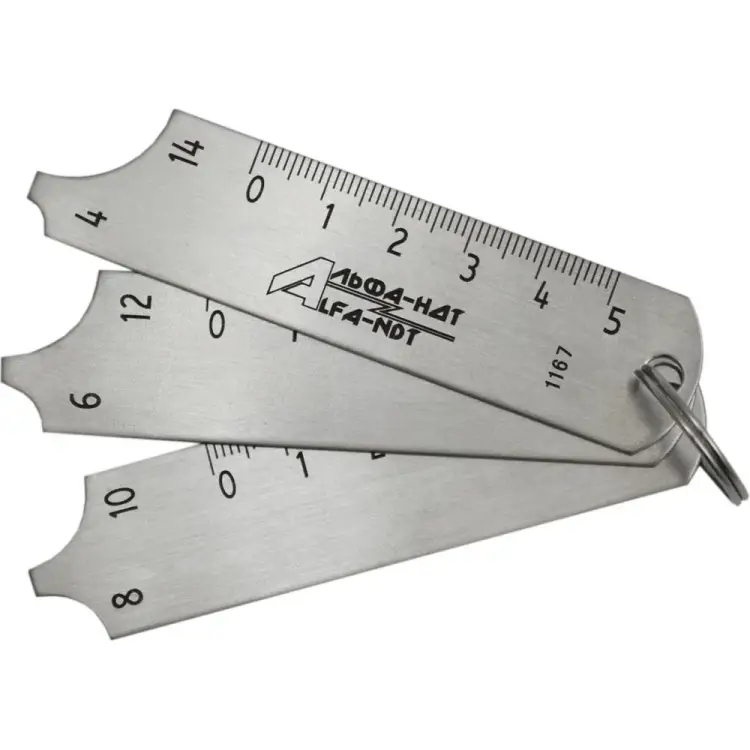

Универсальный шаблон сварщика УШС-2 АЛЬФА-НДТ 00-00000839 изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия" и предназначен для контроля катетов угловых швов в диапазоне 4-14 мм. Универсальный шаблон сварщика УШС-2 представляет собой три металлические пластины, соединенные между собой при помощи соединительного кольца. Каждая пластинка имеет выемки определенной величины катета, при этом, каждая из таких выемок промаркирована в соответствии с величиной радиуса катета шва. Последовательно подбирая пластинки с выемками относительно поверхностей, соединенных сварным швом производится контроль катета сварного шва. Размер катета определяется в тот момент, когда длинная сторона пластины и перемычка между катетами пластины без видимого зазора прилегают к свариваемым поверхностям, а зазор между дугой пластины и дугой сварного шва является минимальным. В случаях, когда ни одна ступень пластины размеров не совпадает со сварным швом, значение катета определяется опытным путем. Параметры: Диапазон измеряемых катетов стыкового сварного шва, мм: - 4, 6, 8, 10, 12, 14 Количество ступеней, шт. — 6 Точность измерений — ±0,5мм Средняя наработка на отказ — не менее 50 000 условных циклов замеров Температура эксплуатации, °С: -45 до +45 Внимание, изображение товара может отличаться от реального!
