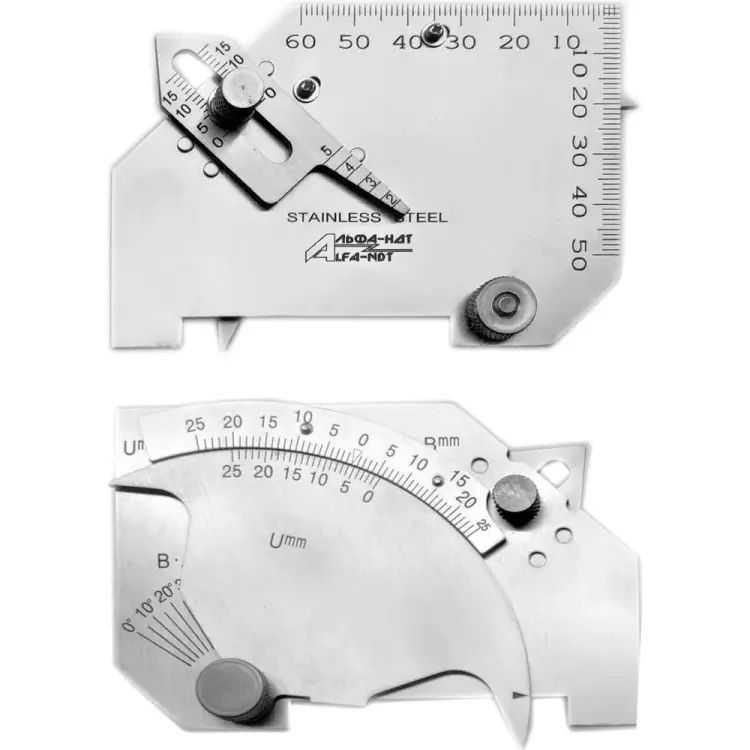

Измеритель геометрических параметров BRIDGE CAM WGU-7M АЛЬФА-НДТ изготавливается в соответствии с ТУ 26.51.33-01-011897807-2018 "Шаблоны сварочные. Общие технические условия и предназначен для проведения визуального и измерительного контроля. Измеритель геометрических параметров BRIDGE CAM WGU-7M АЛЬФА-НДТ представляет собой инструмент для контроля сварных швов и позволяет измерять такие параметры как: вогнутости углового шва, выпуклости шва, катета углового шва, глубины подреза, смещения, глубины точечной коррозии, а также для использования в качестве линейки до 60 мм и измерения угла разделки кромок 0°-60° и пр. WGU-7M является универсальным шаблоном сварщика и изготовлен из качественного материала и состоит из базовой пластины с 3-мя шкалами, ползунка с 1-й шкалой и подвижного указателя с риской. Шкала по краю WGU-7M может применяться для измерения толщины пластины в диапазоне 0-50 мм как обычная прямая стальная линейка. Подвижный указатель применяется для измерения высоты валика сварного шва, глубины подреза, измерения катета углового шва, выпуклости шва, несоосности поверхностей. Значение, указанное риской на шкале 0-15 мм, является значение измеряемого параметра. Ползунок BRIDGE CAM WGU-7M используется для измерения вогнутости и выпуклости углового шва. Значение указано на непосредственно шкале ползунка. Стороны подвижного указателя используются для измерения угла разделки кромки. Левая сторона совмещается с кромкой, а правая сторона отмечает значение угла по шкале 0-70°.
