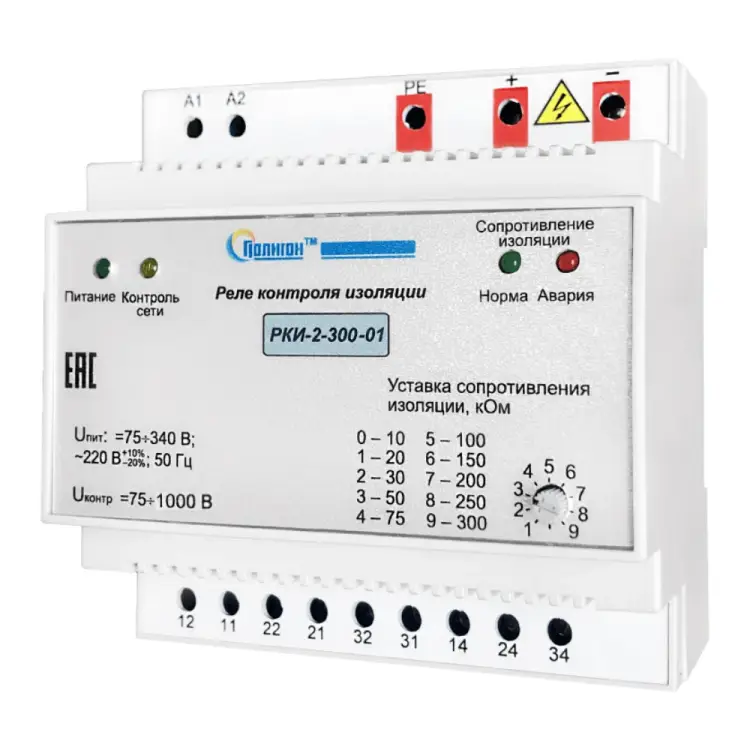

Реле контроля изоляции ПОЛИГОН РКИ-2-300-01 ПЛГН.991002.030-01

Реле контроля изоляции Полигон РКИ-2-300-01 ПЛГН.991002.030-01 предназначено для контроля сопротивления изоляции в сетях постоянного тока с рабочим напряжением 75 - 340 V DC, где "+" и "-" изолированы от "земли". Порог срабатывания защиты выбирается регулятором, расположенным на передней панели и может принимать следующие значения: 10, 20, 30, 40, 50, 75, 100, 150, 200, 250, 300 кОм. Также на передней панели расположены светодиодные индикаторы, которые показывают аварийное изменение сопротивления изоляции по минусовому и плюсовому проводу. В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети AC 220 (176-242V), DC 75-340V. В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики. Цепи питания, измерения и контакты выходных реле гальванически разделены.
